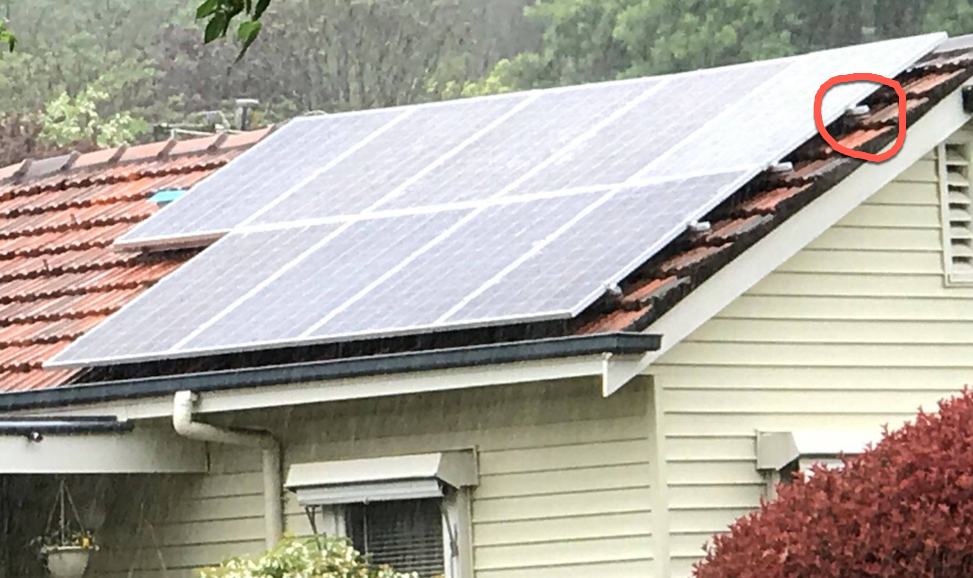

那个夹子不在那个区域!读完这篇文章，你就会明白这是什么意思了。（图片来源:马特·海恩斯绝对不是他的安装)
在澳大利亚，太阳能电池板有一种主要的安装方式，我希望你不会惊讶于它不是胶水。如果你有嵌板，它们几乎肯定是用夹子固定在屋顶上，用金属支架紧紧抱住的。
当太阳能安装在一个典型的屋顶，无论是锡或瓦，轨道，也被称为机架，安全地固定在屋顶椽。面板被放置在这些轨道的顶部，并用夹子牢牢地固定在那里。虽然还有其他方法可以连接太阳能电池板，包括直接用螺栓固定，但到目前为止，夹紧是最常见的方法。方便是主要原因，但它是有效的，我预计大多数正确夹紧的面板将在40年后仍然存在。
正确夹紧面板，使其符合制造商的说明(因此符合澳大利亚安装标准)，包括在正确的地方使用正确数量的夹具。面板上可以夹紧的区域称为区域，面板可以有不止一种类型。如果你有兴趣了解夹紧区域，你应该检查你的面板是否正确夹紧，如果他们没有，你可以做什么，那么请继续阅读。

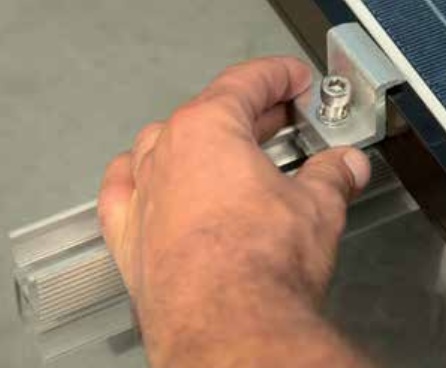

这是我偷来的Sunlock该公司生产屋顶安装系统。夹子的好处是，如果你用艾伦型键拧紧螺栓，你不需要站在那里，像这张照片一样把它们固定住。此外，你可能不需要伸出额外的扶手来把手放在上面。
屋顶上的螺栓是坚果

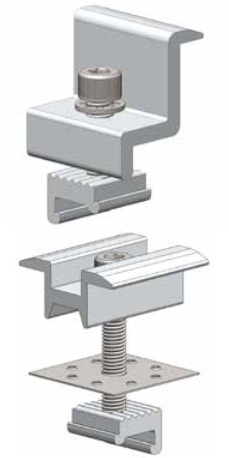

Sunlock夹具:顶部的一个是在没有相邻面板时使用的末端夹具，另一个是在面板之间使用的中间或中间夹具。
太阳能电池板可以直接用螺栓固定到位，电池板通常有四个或八个安装孔，螺栓可以通过安装孔放置。这种方法通常用于太阳能发电场，将电池板连接到地面安装的机架或全天跟随太阳的太阳能跟踪器上。可以使用螺栓，因为在地面安装或跟踪器上，有足够的空间到达面板后面并连接它们。但在屋顶上，面板是平铺的，这一点也不容易。
澳大利亚的标准要求屋顶和太阳能电池板之间至少有5厘米的距离。然而，在城市地区，面板一般不允许从表面延伸超过10厘米。由于典型的太阳能电池板大约4厘米厚，这只剩下5到6厘米的工作空间。因此，直接将面板固定在螺栓上需要花哨的工具或神奇的手来完成工作。万博网页版登录网址
夹具规则和夹具规则
由于螺栓太麻烦了，到目前为止，将太阳能电池板永久固定在人们家用的锡或瓦顶篷上最常见的方法是用夹子牢牢地夹住它们。
当涉及到将面板连接到机架和屋顶时，紧握的夹具显然是最常见的连接器类别，并且能够在几十年内履行其职责。
但是为了让夹子在各种天气下都能有效地固定太阳能板，必须遵守一定的规则。这些规则涉及夹紧区域。
夹紧区
夹紧区域因面板而异。许多面板只有一种类型的夹紧区，这将位于其安装孔周围。其他面板可以有多个区域，这将为安装人员提供在哪里安装夹具的选项，这取决于某个位置的风力条件。
您可以通过搜索该品牌的安装手册或安装指南找到有关面板夹紧区域的信息。
夹紧区示例

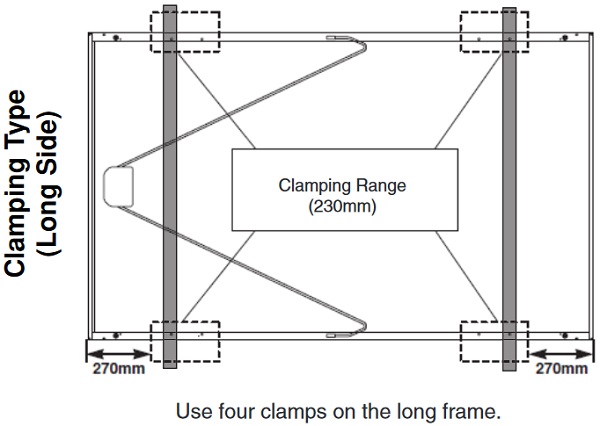

正如你所看到的，LG的面板只有一种类型的夹紧区，它位于它的四组两个安装孔周围。安装孔，相当明智，位于锚面板的最佳位置。

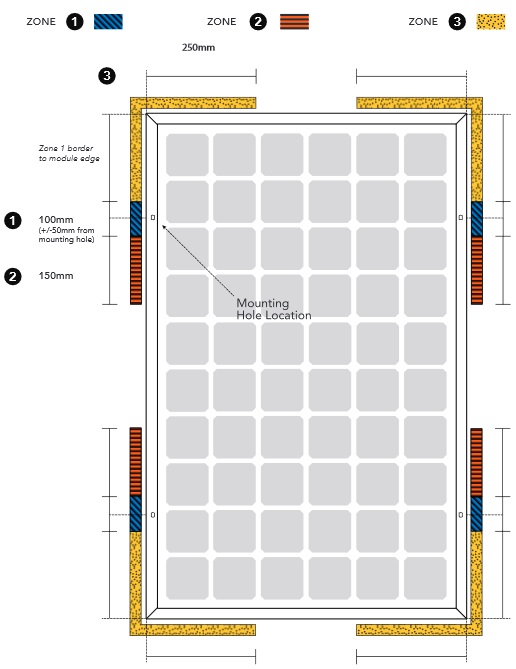

下面的更鲜艳的图表显示了一个太阳能电池板与三个不同的夹紧区和来自英利太阳能光伏组件安装指南。英利太阳能曾经是世界上最大的太阳能电池板制造商，现在不是了。(如果你想了解太阳能电池板制造的起起伏伏，那就做爆米花吧。这是一部真正的肥皂剧。)
正如你所看到的，有三个夹紧区按有效性编号。
1区=最好的
区域2 =不太好的地方
区域3 =最差
此外，在每一侧的中间，都有一个不属于任何夹紧区域的区域。
1区位于4个安装孔的中间，长10cm。
2区是夹紧面板的次佳位置。它们位于靠近面板中心一侧的1区旁边，长15厘米。
区域3位于面板的角落附近，是所有三个夹紧区域中最不安全的，但它比面板边缘中心的“无区域”区域要好。

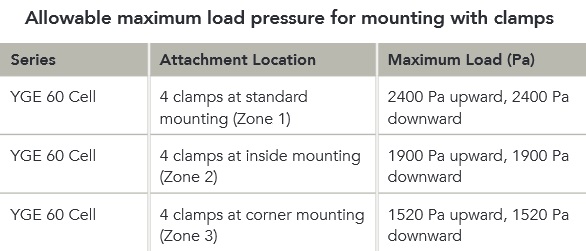

以下表格来自英利安装手册，列出了在标准尺寸的60单元面板的不同区域应用夹具的效果:
下面的向上载荷最大负荷(Pa)是由于风试图将电池板吹离屋顶而造成的，而向下的载荷则是由积雪堆积在电池板上造成的——这是我们在澳大利亚很少遇到的问题。根据表格显示，在4个1区都有夹子的面板，比在4个2区都有夹子的面板，能承受的风力强26%，比在3区都有夹子的面板，能承受的风力强58%。
夹具需要对称排列

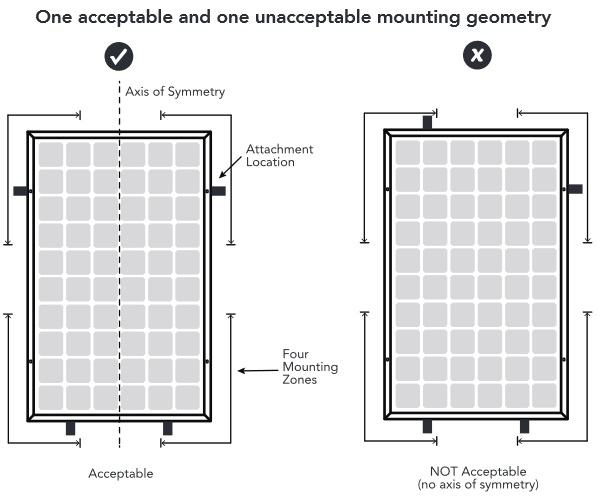

用于固定太阳能电池板的夹具应对称定位。用一个技术术语来说，夹钳的位置不应该使面板看起来“摇摇晃晃”。我再次求助于英利安装手册:
的帮助!在我的“无区”区域有夹子!
《神秘博士》里的冰雪战士自豪地展示他的手夹。或者可能是一个暴露在伽马射线下的乐高人。
如果你看你的面板，看到有夹子位于夹紧区域之外，没有必要恐慌。
至少现在还没有。
看看你的面板，看看是否有四个夹子对称地安排在有效的夹紧区域。如果是这样，那你就没什么好担心的。在“无区”区域的夹具没有伤害，并为您的面板提供额外的锚定。
如果在夹紧区域没有四个夹子，那么如果你想恐慌，那就放心地这样做一会儿，只是为了让它从你的系统中消失。
如果在夹紧区域中正确放置的夹子少于四个，那么任何放置在“无区域”区域的夹子都会导致应力被放置在面板的较弱部分上。这可能会导致电池板在风中弯曲，这是不好的，因为它会导致太阳能电池中形成微裂缝，降低它们的性能。只要有足够的时间，或者只是一场非常严重的风暴，就可能导致夹具失效，面板被吹离屋顶。
如果你的安装人员没有正确地夹住你的面板，你需要让他们尽快解决这个问题。不管他们的工艺保证是否已经结束，或者已经过去了多长时间。在澳大利亚，你受到消费者保障要求产品是:
- 安全持久，无瑕疵。
- 适合它被出售的目的。
太阳能电池板夹紧不当，两者都不是。虽然我不是律师，但我确信消费者法庭会要求安装人员纠正这种情况。

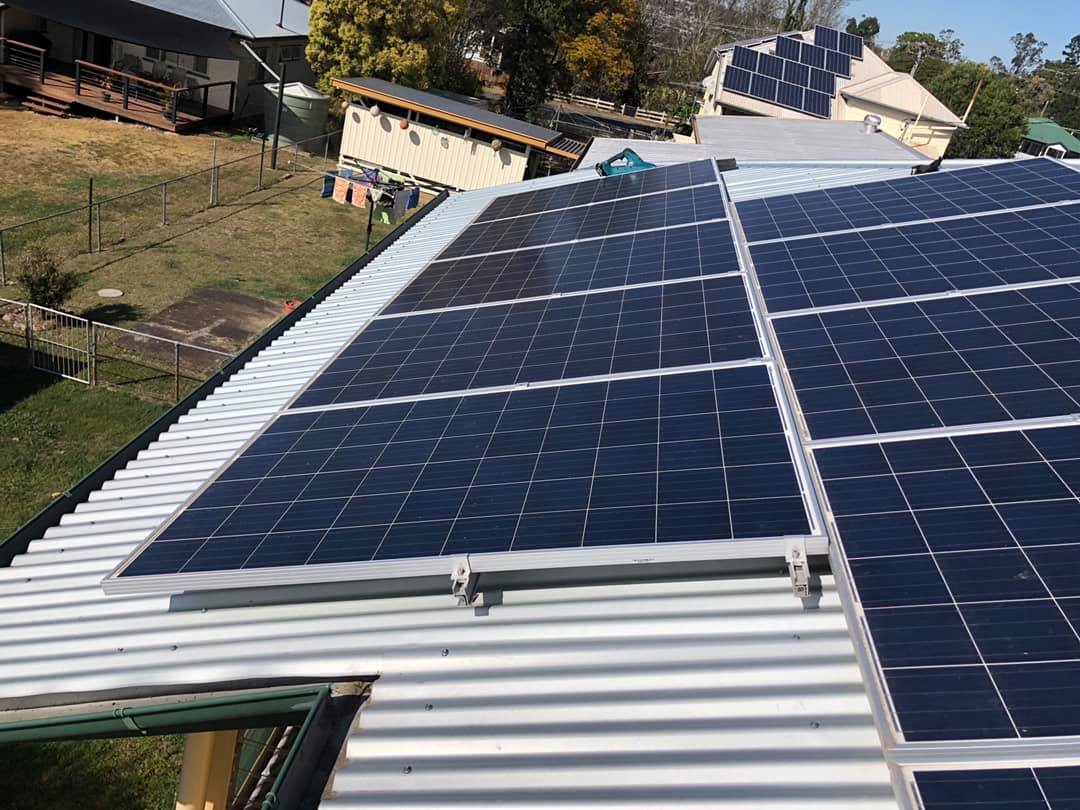

夹紧区域不良。又名跳水板。图片来源:废话太阳能FB集团
快乐的钳位电路
理想情况下，您希望系统中的每个面板在其四个区域中的每个区域都有一个夹钳，如果有不止一种类型，则有四个最安全的区域，以及其他夹钳。这些额外的夹具可以位于夹紧区之外，没有任何问题。下一个最好的情况是在面板的四个最安全的区域各放一个夹子。

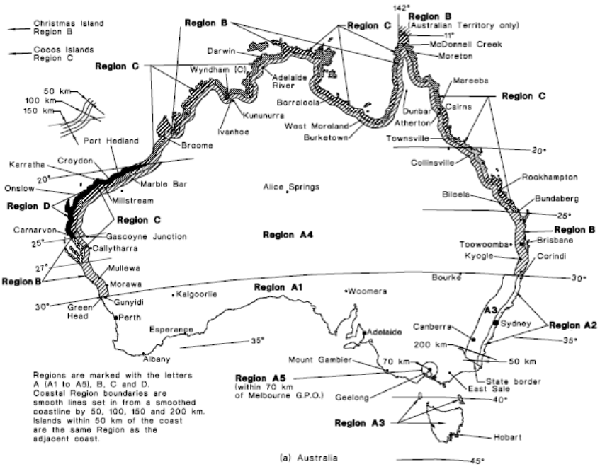

如果你的面板有多个夹紧区域，而你的夹具位于最佳区域之外，那么这是次优的。这是否与你有关取决于你住在哪里。这张地图，我从鲨鱼湾郡，显示了澳大利亚的风区:
如你所见——前提是你眼睛好——从A到d有4个区域，我个人认为它们是:
一个All Right
B要小心的
C为飓风
和D因为你将会死去
如果我住在A地区，我就不会太担心了。特别是如果我的家周围有树木或房屋，会降低风速。屋顶顶部和边缘附近的风荷载也更大，所以一组有1米备用屋顶空间的电池板比那些只有20厘米最小空间的电池板承受的风力更小。
如果我在B区，我想在每个面板的最安全区域安装一个夹钳。这是因为我在东部b区经历了一些非常恶劣的天气(在一次风暴中，我的马Tonto 4被一个冰雹大小的葡萄柚杀死了)。
在实际的飓风区，必须达到非常高的标准来确保固定面板的轨道。但是，如果这些夹子适用于气旋条件，在C风区和d风区最安全的夹紧区域，只需要四个夹子。但可以使用额外的夹子，以增加安心。
如果气候变得比现在更不稳定、更疯狂，我们可能都必须为更强大的风暴做好准备。除了d地区的人，我不认为那里的情况会更糟。如果是这样，他们可能不得不开始在地下安装太阳能电池板。
关于夹子我还有很多可写的。我可以介绍不同的类型和品牌，但我现在不打算这么做。我脑子里有别的事。说到骑马，我曾经认为自己是专家。我的书架上有许多涉及这个问题的书。但我对迄今为止从英利太阳能安装指南中学到的东西感到非常兴奋，我受到启发，想看看其中是否有什么东西可以和我的好朋友Tonto 23一起尝试。
关于罗纳德·布雷克尔斯
RSS -文章
如果你一开始就使用铁岭机架，你就可以避免所有这些麻烦。
不知怎的，我觉得在地下安装太阳能板是最安全的选择，但却不能产生足够的电力进入电网。
我估计这将需要250年以上的时间……毫无疑问，那时我已经不在了!!!!!
无论如何，感谢这些更新/信息。如果你不这样做，我想没有人会费心去做这件事。
20厘米的最低要求是什么?
这是否意味着面板必须距离水槽/顶部20cm ?
很多次我已经注意到底部螺旋线更接近水槽比，它将是不可用的?
在安装太阳能电池板时，制造商的典型建议是距离屋顶边缘或顶部至少20厘米。(为了达到澳大利亚的标准，必须遵循制造商的建议。)所以你看到的小于20厘米的面板可能没有正确安装。这并不意味着电池板无法使用，只是意味着它们更有可能被损坏或在风暴中被吹走。
你说我们不把嵌板粘在屋顶上。但我记得在家庭展上和TCK聊过(http://www.melbournehomeshow.com.au/exhibitor/tck-solar-2/)他说他的Solon面板就是这样做的。虽然我在他们的网站上没有看到提到(http://tcksolar.com.au/products/solbond/)。任何想法吗?
在薄膜面板上粘胶是几年前的事。背面可以被剥离，它们可以立即粘在表面上。但我不知道这种类型是否还有。硅板成本的下降意味着它们从未在屋顶太阳能中流行起来。目前，有人将柔性太阳能电池板粘在卡车、船只、大篷车等移动应用上。
嗨,罗纳德,
和往常一样有趣的信息。我看了看嵌板与轨道的夹持情况。一些零件有8毫米直径，一些有6毫米直径的螺栓。这对我来说似乎不太对。然后安装人员使用65毫米长的屋顶螺丝到木材。安装人员有没有做压力测试把面板从屋顶抬起来?我不能使用任何硬件来安装我的面板，所以我自己做了。我不想让我的太阳能板在下一个飓风来临时穿过马路进入灌木丛。很好奇这里的其他人会怎么做。看看链条上最薄弱的一环。 How about specify the cross section area of the bolts, the tensile stress of the bolts, the same for the rail fixing to the timber. I think you will be very surprised.
干杯
约翰·尼尔森
罗纳德，我的坐骑癖好与非穿透式夹持有关。为了避免锡屋顶上有洞，我用夹锁式钢甲板建造了这座房子。27年来没有一滴湿气进入——当你有草板天花板时，这很方便。所以我计划在新版本中使用类似的东西。
据说，工程师都是线性思量者，所以当我承认梦想着安装光伏阵列时，不要感到惊讶，因为它也不会在屋顶上打洞。所以问题来了:是否存在像死亡一样紧紧抓住40多毫米高的钢甲板肋骨的夹子?如果是这样的话，我打算把它们放在安装者的鼻子底下，希望他会同意使用它们。(我认为SS螺栓穿过厚铝合金垫可以做到这一点。)
北坡3.5米，巧合的是，我在山脊上留出了1米的自由空间，下面留出了0.5米。安装人员必须对末端提出建议。
目前在农场上的60多岁的房子有波纹铁的屋顶钉子。随着时间的推移，它们可以工作到1厘米，并且已经被垫圈螺钉取代。我想砌石天花板上的新斑点可能是无孔屋顶的冷凝物，但我还是喜欢没有洞的屋顶。
Sunlock生产非穿透式屋顶夹具。这个PDF有关于它们的详细信息:
http://sunlock.com.au/pdf/TechBulletin_Roof-Clamps_2.0.pdf
还有Clenergy公司的Klip-lok系统:
http://www.clenergy.com.au/getmedia/6e45b831-af50-425f-b444-860bbd8d81d0/Installation-Guide_PV-ezRack_SolarRoof_Klip-Lok_AU_V2-1.pdf.aspx
毫无疑问还有其他的。
非常感谢，罗纳德。这是很好的阅读，尤其是因为两者都与Klip Lok 700表兼容，我已经用铅笔写了进去。多整理一件事情是很好的，即使在需要之前还有很多事情要做。
我们害怕检查我们在Qld早期完成的安装。当给供应商的回扣是6000美元时，我们支付了7500美元。安装人员在有3个隔间的棚子的屋顶上行走，把棚子弄凹了，棚子上的一些地方严重弯曲，下雨时棚子会漏水。当我们告诉黄金海岸的太阳能公司我们不满意时，他们不想认识我们。
平坦的混凝土屋顶。有人试过胶水吗?也许是3M 5200。
我希望避免将螺栓插入混凝土-不可避免地会有水进入和腐蚀，
你可以在不需要穿透屋顶的平屋顶上使用压实系统。但一般只适用于A风区。
胶水是一种选择，但希望你能找到更好的解决方案。
谢谢,罗纳德。不幸的是，我在b区，所以必须用胶水。
试试TCK:http://tcksolar.com.au/products/solbond/。它们比较贵，但听起来不错。(德国)
那化学螺栓呢就像以前的dyna螺栓但是化学固定的?
仍然需要在混凝土上钻孔，但你可能是对的。两害相权取其轻。
在用2″gaco硅胶胶带粘住所有接缝后，我刚刚用apoc硅胶涂层涂了一个金属屋顶。现在我可以毫不犹豫地穿过屋顶。我在夏威夷的第一个装置是用波纹金属和跨座。用geoocel粘住每个洞。现在的化学制品太棒了。我宁愿被锁起来涂上硅胶也不愿被粘上。
有一件事没有提到的夹具是，他们通常使用SS螺栓拧到铝型材，这是容易抓住由于不同金属的反应。
我们有一个5年的装置，距离大海不到1公里，当我们不得不移动一排面板时，我们发现所有的螺栓都需要很大的杠杆，有几个螺栓被卡住了，必须切断才能移除。
钢和铝都可能受到盐雾的影响，甚至是飘浮的薄雾。但是铝在电化学系列中比铁更高，所以牺牲性地保护它-这就是为什么它是锌铝保护层的组成部分。有各种各样的SS合金——我认为316是耐腐蚀的好合金之一，但我不是冶金学家。你的SS螺栓的成分很可能是别的东西。我听说中国的SS只在半恶劣的环境中容易生锈，所以“SS不是SS, Sol。”
如果螺栓上没有明显的腐蚀迹象，或者铝的凹陷，那么不情愿分离可能是由于擦伤，可能是由于(过度)用力拧紧和/或不理想的SS合金加剧了这种情况。有一种抗磨损化合物可以在插入前涂抹在螺纹上，但它们通常是以铜为基础的，而铜在电化学系列中比铁低，所以这就引入了以前不存在的腐蚀风险。
我对夹头的怀疑更多的是在铝的蠕变方向，所以夹失去抓地力。但只要夹子不是像太妃糖一样软的纯铝，而是更硬的合金，例如6061，那么它可能是好的。(我知道，当我在铝中加入3%的Cu和2%的Zn时，铸件出奇地硬，让加工它的家伙感到困惑。)
我的平混凝土屋顶装置:标记出你的支持将位于哪里。使用博世或类似的砖石活塞钻与12毫米sds钻头。在三角形中钻3个孔，间隔50mm。直钻至25毫米，然后将钻头旋转45度角，根据平板厚度继续从中心向外钻约75毫米。如果你穿过屋顶也别担心，不过最好不要。每个支撑物取3根直径12毫米的变形钢筋约300毫米长。用粉笔标记每个棒，比如90毫米，这样你就知道棒进入石板的距离有多远。用大锤把每根棒材钉进板坯。找一根管子，把木条拉直，使它们垂直放置。用软管清洗栅栏周围的区域。
做一个胶合板盒子，4面约300 x 300，放在酒吧。使用袋装预混混凝土，不要太湿，然后倒入盒子里，然后用垫圈将你选择的螺栓插入潮湿的混凝土中。螺栓必须与变形的钢筋搭接至少150毫米，因此您可能需要使用200毫米长的螺栓。我用的是切割成所需长度的不锈钢棒。我错误地钻了太深的几次，但肯定没有水进入，因为混凝土箱区域完全密封的屋顶。至于你使用的螺栓尺寸，我猜直径是10毫米或12毫米。如果它们足够长，位置正确，那么你将把面板撕成碎片，然后你将从平板上撕下锚定的变形棒。面板位于楼板上方300毫米处，相当于通风更好。如果你改变盒子的高度，从200毫米到1200毫米，你可以让你的面板坐在一个角度，下雨或下雪时，漂亮和干净。
欢呼,
约翰·尼尔森，斯克伍德公司
嗨,罗纳德。
有没有想过在房子的旧混凝土水箱上安装一个太阳能电池板的框架?屋顶需要更换。它的直径大约7米
干杯
林登
格林代尔
嗨,林登
如果坦克可以承受重量，最简单的解决方案可能是使用无穿透支架，将面板固定在10度角，只依靠支架的重量在风暴中固定它们。虽然这些不能用于飓风易发地区，但在格林德尔应该没问题。
如果你需要一个更轻的解决方案，那么你可以使用框架，渗透到混凝土，以保持他们的位置，但有一个很好的机会，这将不适合坦克。
嗨,罗纳德,
我知道pv板并排有一个间隙之间的夹具。我有两排面板，行与行之间应该有间隙吗?
谢谢
加里
嗨,加里
是的，行与行之间应该有空隙。需要一个间隙允许面板的热膨胀，但主要是它有助于空气循环和降低面板的温度。根据记忆，我相信它应该至少有1厘米。
嗨,罗纳德,
谢谢你的信息，这个网站是非常翔实的。我还有一个愚蠢的问题，Enphase微型逆变器可以并排安装在任何一条轨道上吗?手册上没有说明，所有的视频和照片上都有。
谢谢
加里
嗨,罗纳德,
我目前正在采购光伏电池板，我想购买耐用的;它们能在飓风中很好地支撑。然而，在查看了许多数据表后，我注意到大多数面板的压力测试/风载荷额定值仅为2400 Pa，对于面板的后部，而雪/前载荷往往是5400 Pa。
正如你提到的，并不是每个地方都要担心下雪。所以，我想知道，如果我购买了这些“基线”光伏电池板之一，将它们安装在“景观”配置中，沿着较长的一侧中心增加一个额外的导轨，我是否可以实现风载荷额定值，例如3600 Pa或更高?
提前谢谢你。
首先，我建议看看Winaico面板，因为他们说他们可以承受3600帕的测试。他们也可能是其他表现良好的小组。
额外的导轨和额外的夹子将有助于固定面板，但它将使安装复杂化，并增加成本。你可能想要考虑是否保留额外的费用，并在需要时将其用于更换面板。请记住，在一个非常严重的气旋中，你可能会失去你的屋顶，然后不管太阳能电池板连接得有多牢固。
我来自台湾的NEO 360w是5400Pa。外形因素是关键。我的是40毫米。我需要在美国，因为下雪120psf (5700Pa)。风速只有110英里/小时(177公里/秒)。我正在考虑修建第三条中央铁路。因为底下一排积雪堆积。我计划用L/8和L/2作为间距。对于其余的轨道间距，我无法得到一个很好的答案，但对于2个轨道行，我的目标是L/5。(L/5表示轨道在长度的20%和80%处，60%暴露在中心。 Mine are huge 72 cell 77″ (196cm) long.
谢谢你的建议。我去看看那些Winaico面板。
他们家最近安装了太阳能电池板。
固定在屋顶上的栏杆，即面板固定的栏杆，在面板底部凸出至少1英尺，并且在屋顶顶部的面板顶部在一定程度上凸出至少1英尺。这看起来很不整洁。这栋房子也位于一个遗产区。
我已经告诉供应商，我很不高兴，在安装面板时，他们没有征求我的意见。
有人有这个问题，可以做什么来解决它。供应商说他们无能为力，我不希望他们移动，因为铁屋顶会留下洞
嗨,特蕾莎修女
如果伸出的栏杆上没有屋顶附件，也就是说，没有任何东西将那部分栏杆连接到屋顶，那么应该没有理由不能切断大部分多余的栏杆。安装人员说什么都不能做，听起来他们不想麻烦把人送到屋顶上。如果你愿意，你可以联系消费者事务部门，获得有关如何最好地进万博体育APP下载行的建议。
有人有过在波纹铁皮屋顶上安装面板的经验吗?(C段看起来有5或8毫米厚)
试着找出一种方法来安装面板，不需要拆除固定角铁。现有的太阳能热水板只是简单地用螺栓固定在轨道的顶部。但对于太阳能电池板来说，它的面板顶部距离屋顶超过100毫米。
什么好主意吗?
我不是安装人员，但面板和屋顶之间的10厘米间隙对我来说似乎很好。它不仅允许冷却空气从下面流过，还应该足以避免易燃树叶和树枝在下面堆积。但是轨道的碎片堆积效应是什么呢?
您的安装人员应该知道您所在区域所需的额外面板夹紧和复位。
我不知道当有更多的风从面板下面吹进来的时候，一个新的高风负荷面板是否可取。
面板上的夹紧区域与不同的压紧力限制有关，区域1约为3500N，相邻区域约为2400N(加拿大太阳能)。我一直在寻找压制力量的要求，但找不到任何相关的官方文件。
