你有没有注意到，大多数安装在澳大利亚屋顶上的太阳能电池板都是纵向安装的?
Portrait更受欢迎，因为太阳能电池板更便宜，安装速度也更快。
这篇文章将解释为什么面板的朝向很重要，以及为什么你可能更好地安装景观面板，尽管需要额外的努力。
注意:这篇文章不是关于能源产量的。就发电量而言，一个无阴影的人像电池板将产生与景观太阳能电池板相同的能量1．
太阳能电池板:纵向Vs.横向
想象一下，你想在一个典型的Colorbond屋顶上安装11块太阳能电池板。
你可以像这样竖着安装它们:
一个简单的纵向太阳能装置
或景观:
一个简单的景观太阳能电池板装置
一个方向比另一个方向好吗?
对于上面两张图中的屋顶，几乎所有的安装人员都会选择纵向安装。这是因为用这种方式安装更便宜、更快。事实上，景观安装可能要多花50%的时间。

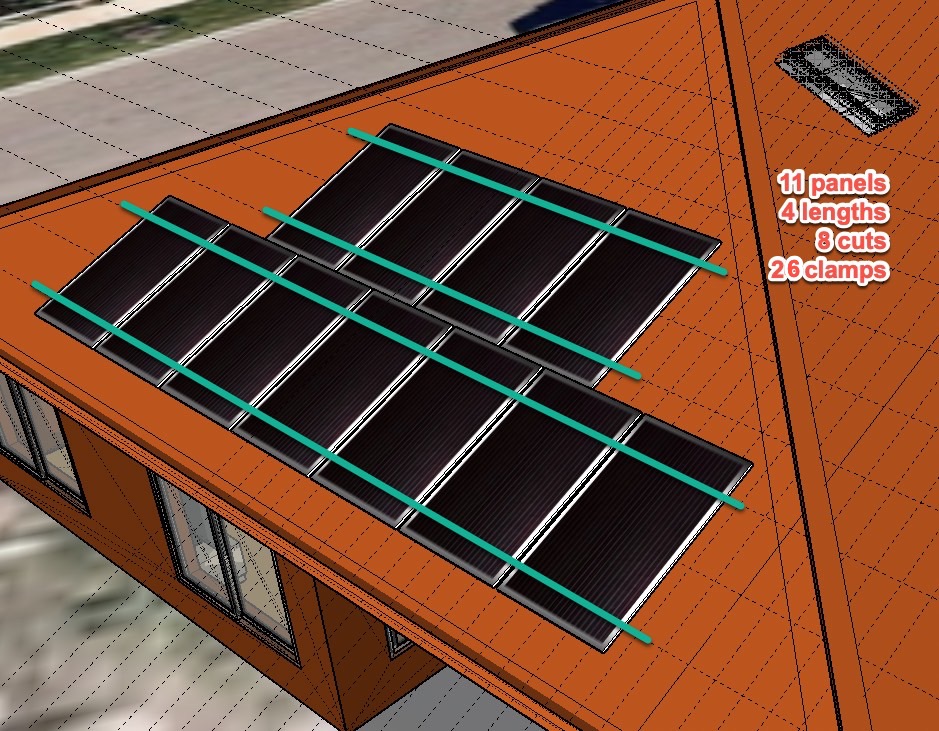

这是为什么。纵向安装，安装人员将需要切割和安装4个长度的轨道，并使用26个夹子安装面板:
对于景观，安装人员需要使用10个长度的轨道和32个面板夹具2：
这张图片显示了安装轨道通常在景观装置上的位置。在一些屋顶上，可以使用6根与面板长边平行的轨道，但屋顶的螺纹线间距和夹紧区域会使这一目标难以实现。
那么，由于需要额外的努力进行景观安装，为什么选择景观呢?
答案是空间效率。在许多屋顶上，景观将让你在相同的空间安装更多的太阳能电池板，同时仍然尊重他们夹紧区和屋顶的禁区．
这意味着你可以从同一个屋顶获得更多的能源。
这里有一个使用之前相同屋顶的例子。
有了纵向朝向和屋顶边缘周围200mm的隔离区，我们可以安装12块面板。
12幅肖像面板将适合在这个屋顶上的排斥和夹紧区..
如果是面向景观的，我们可以容纳15人。
该屋顶将安装15块景观板，包括隔离区和夹紧区。
额外的千瓦来自景观可以是实质性的
现在让我们看一个完整屋顶的例子，有一些复杂的屋顶面。
竖装的话，我们可以装47块面板3.：
这栋房子(不包括南屋顶)可安装47幅肖像嵌板
如果是景观安装，我们可以容纳57人。如果是400瓦的太阳能电池板，那屋顶就多出了4千瓦。
这栋房子安装了57块景观板(不包括南屋顶)
仓促的安装人员不会安装景观太阳能电池板
获得最便宜报价的一个问题是安装人员没有时间或倾向于安装横向。
为了把你卖给你的所有太阳能电池板安装到你的屋顶上，他们可能需要:
- 强迫他们适合肖像，违反面板夹区或屋顶禁区，或两者。
- 告诉你，你不能得到所有承诺给你的面板，因为它们不合适。
想象一下，你下面的屋顶被报价了15块板。如果销售人员只在谷歌地图上看了你的屋顶，它会看起来很容易适合肖像。
但如果安装人员被告知要安装它们，并且非常匆忙，就会发生以下情况:
禁区的侵犯!我经常在匆忙安装中看到这种情况。
这是一个匆忙安装15个面板的最快和最便宜的方法。不幸的是，为了把它们挤进去，安装人员违反了200毫米的禁区，这是满足澳大利亚太阳能安装标准AS 5033的一般要求。
安装是不合规的，看起来像狗屎，当下雨的时候，打到太阳能电池板的水可能会像小瀑布一样从底部排，错过你的排水沟。
此外，如果屋顶现有的螺丝线相对于电池板的位置不方便，你可能有电池板夹在错误的位置，相对于电池板的短边，使太阳能电池板制造商的保修无效。
“潜水板”面板安装。圈起来的夹子离面板的右手边太远了。它们很可能在风中弯曲，如果它们失败了，安装人员将很难与制造商进行保修索赔。
警惕那些不考虑景观的销售人员
有时会有消费者向我们求助，他们在SolarQuotes之外有竞争性报价，而销售人员却在贬低他们的竞争对手，声称竞争对手的报价“比你的屋顶上装得下的太阳能电池板还要多”。
通常，这是因为指责的销售人员没有考虑到景观方向4．
全电动的未来使景观太阳能电池板更加重要
澳大利亚未来的住宅能源是全电动的。在不久的将来，大多数家庭将有电加热、电烹饪、电热水器、电池和一辆或三辆电动汽车。为了给所有这些东西提供能量，你会想用太阳能填满你的屋顶。根据你的屋顶形状，这通常意味着景观太阳能是最好的选择。只是别指望大型廉价零售商会把它作为一种选择。
尾注:如何在2分钟内比较景观vs肖像太阳能电池板布局
我在这篇文章里用草图大师和Skelion扩展。如果你有一个精确的家庭比例模型5，你可以在2分钟内安装景观或肖像太阳能电池板在你的屋顶，像这样:
- 使用“偏移”工具在屋顶边缘内部创建一个200mm的隔离区。
- 选择屋顶区域。
- 点击Skelion的“添加面板”按钮
- 告诉Skelion你想要纵向还是横向。
- 完成了!
关于芬兰人孔雀
RSS -文章
景观安装有一个问题。我不得不自己重新装上我的。
太阳能电池都是串联的，但排列在3组24个电池，每组24个电池上有一个旁路二极管。每72个电池面板3个二极管。
当树干或杆子的垂直阴影从太阳能电池板上经过时，它会一次使24个电池部分失效，我们只会在整个串中松动24个，而不是72个。
使用横向安装，垂直阴影将禁用6个单元格，每组24个单元格中2个，禁用整个面板的72个单元格。
如果没有阴影，这不是问题。我做的事。
我经历了惨痛的教训。
幸运的是，这是辅助数组而不是主数组。
当安装太阳能电池板的人像，景观或两者的混合，它需要有遮阳考虑到最大的电池板数量，你的屋顶将允许。
墨尔本一家非常受尊敬的太阳能安装公司，在这个网站上得到了客户的高度评价，为我们即将进行的LG面板和Enphase micros升级安装规划了两个方向。
幸运的是，我们的大部分长屋顶朝北，没有坚硬的阴影，所以很容易安排两个方向，以最大限度地增加面板的数量。
设计师花了时间考虑我们的需求，并使用两种方向来满足它们。
我们期待他们在未来几周内安装我们的LG/Enphase组合系统。
当使用微逆变器时，每个面板1个，这是一个更好的解决方案，但更昂贵。
鲍勃
我认为你错过了一个重要的点，在选择纵向和横向的面板，那就是温度。波纹铁屋顶和人像面板，你会得到一个更高的热量积累，因为面板下面的空间更小，有两个原因。
1.钢轨穿过波浪形的波纹，因此形成了小水坝，吸收了热量。
2.嵌板紧密安装
对钢轨，进一步限制了热空气的流动。
波纹铁屋顶和景观板，你将得到一个烟囱效应，热空气流动畅通无阻，从面板上和离开，不断更换从面板底部的冷空气。
另外，因为钢轨安装在波纹板的顶部，面板安装在钢轨的顶部，你将得到一个更大的间隙下面板。
我读过，热是pv的敌人。
所以在我看来，减少面板下的热量积累是一件很有意义的事情。
问候
安德鲁
PS:我对瓦片屋顶没有经验
我认为这是景观板经常被忽视的一个方面。
一个经常被忽视的问题是，太阳能电池板不喜欢热，自然景观可以帮助它们降温，尤其是在金属屋顶上。
比什么更贵?
与每个系统有一个逆变器的字符串系统相比。
谢谢很好。这是一个反问。做比较时，要比较而不是陈述。
是的，这就是我在脚注#1中的意思。有趣的是，半切割面板的遮阳效果是相反的，这正在成为标准的单元配置。传统的面板(图中为LHS)在大阴影侵蚀长边时效果最好。半切的面板与大阴影从短的一面侵蚀最好。
芬恩。我记得你写过一篇关于木瓦遮光的文章。热衷于比较各种半切和现代瓦板在肖像和景观屋顶有遮阳。使用Enphase微指令。
嗨，芬恩，我想你在你的“肖像”例子中掉了几个夹子——不应该是26个夹子，而不是24个吗?
注意，我把柱子修好了。我不需要会数数就能通过工程考试，这真是个好主意!
感谢您提供的信息....
谢谢你让我意识到太阳能的边缘问题。感谢你分享你的知识。
微型逆变器在有阁楼阳台的金属屋顶的房子上更安全吗?金属颜色键屋顶很容易触摸????
安装良好并适当接地的管柱系统是安全的。这层泥土将防止屋顶带电。
微逆变器系统的交流电压永远不会超过230V，而字符串系统的直流电压高达600V。所以它本质上更安全。如果出了什么问题，后果也不会那么严重。
我的草屋就是因为这个才装了微型显微镜。
在这里没有提到，但它是否可能有一个分裂的设计，其中大部分是肖像，但你有一个底部，或顶部，行做景观?
屋顶的问题意味着我们的面板被分割为南北和东西两面，但仍然没有达到建议的133%的负载。不是什么大问题，但我很好奇。
是的，混合肖像和风景可以是一个很好的选择。
在阅读了很长一段时间的宝贵信manbetx平台网址息太阳能报价，并观察了一年多的阴影在屋顶上，我终于冒险了。我的安装是具有挑战性的，但安装者(由太阳能报价推荐)，绿色天空澳大利亚，无所畏惧，安装了24 x 370W的面板和Enphase微逆变manbetx平台网址器，上周。这些是分开的面板，安装在屋顶的三个不同部分。11块嵌板的一部分上的阴影要求七个较低的嵌板为肖像，因为阴影从较短的一侧侵入，上面的四个嵌板为风景，因此它们都适合。结果看起来很棒。《绿色天空》的奖状将单独发布，解释如何克服挑战。
垂直轨道的另一个好处是它们不会收集树叶。水平轨道堆积了大量的碎片，在夏季成为火灾的危险，并在冬季滞留水分。不拆掉每一块面板几乎不可能把它们都清除掉。
好棒。我已经完成了两个装置，都在大桉树的风下。幸运的是我坚持了风景朝向!我从没想过落叶和后果。
第一个是使用微型逆变器，随着时间的推移，电缆有点下垂，尽管被剪掉了。蜘蛛在电缆和面板之间结了网，蜘蛛抓住了零星的树叶，然而大部分空间是清晰的，从地面上很容易观察到。我认为如果落叶成为一个问题，可以在地面上使用鼓风机。第二个安装有一棵大桉树迎风，到目前为止，太阳能电池板下没有落叶问题。
风一吹，地上就长满了树叶和小树枝。设计师注意。朝向风景是最好的选择，原因不止一个。
问候
安德鲁
完全同意，我的系统是适合肖像风格的，我在南面有很多树，树下总是有一堆叶子，很难移除。
上周我才安装了24块面板(包括肖像和风景)，所以我还没有资格谈论肖像面板上的落叶，然而这些面板位于我的彩色组合屋顶顶部的太阳能阵列框架之上至少40毫米，在山谷之上约55毫米。如果落叶能在这样的空地下堆积，我会非常惊讶，尤其是在莫宁顿半岛的降雨下。框架是由Chiko制造的，我的安装人员使用了多年，并附带了一份全面的澳大利亚结构工程报告。桉树的叶子掉在屋顶上，但我认为这不会成为一个问题。如果在秋天，当附近的一棵大紫红灰掉落叶子时，确实发生了堆积，我的吹叶机将处理它，因为屋顶和面板之间有空隙。我将在12个月内报告我处理落叶的经验。
我所经历的落叶不是在面板和屋顶之间，而是在安装框架和屋顶之间。标准的波纹铁屋顶在山谷和框架之间只留下约25毫米的间隙，这就是我的问题所在。当然，一旦这些山谷被堵塞，树叶就会开始被困在面板下方框架的高处。
我发现用鼓风机吹落叶很困难;从一排的末尾装上几块板它就没有足够的强度。如果在树叶开始粘在屋顶上或彼此之间(下雨的时候就会发生这种情况)之前经常这样做，可能会有效果。
如果我早知道，我就会要求横向。
如前所述，框架底部和山谷之间的距离在我的安装是55毫米。
我的房子有两个方向。在我的2层钢屋顶安装了太阳能之后，我几乎立刻就后悔了。鸽子第二天就搬了进来，喜欢那些水平的铁轨!对他们来说，钻到面板下面坐在栏杆上再好不过了。它们发出的噪音只能用巨大来形容，从破晓时分开始，一直持续到日落。
现在这里都是鸟类防护的，但鸽子在那之后又呆了4个月，因为它们仍然认为这里是家。
如果你有一个2层的钢屋顶，别忘了再定价1700美元左右，让它适当的防鸟，否则你可能会住在你拥有过的最吵的房子里。特别是当你有水平轨道的时候。
我喜欢我的太阳能电池板，但那让我度过了痛苦的一年，试图摆脱那些鸽子!我认为防鸟是太阳能的一个讨论得非常少的方面，特别是2层楼——我自己也没打算上屋顶，太冒险了!
啊，这是一个点没有安装程序提出的时候，报价和我不知道问3年前。有点沮丧，因为我当时想要更多的面板，但我认为我已经在我的极限，他们已经配置了适当的屋顶空间。结果在安装那天，一些面板在屋顶的一个游廊部分变成了景观模式，因为它们的边缘超过200毫米，另一个被重新安排，在上层得到更多，但现在我想知道其他的配置是否也可以不同。
我有我的龙基370W(2米)面板安装景观，但使用水平(肖像)架子。
安装指南允许这样做。我必须做一些功课，以确保面板安装在夹紧区，但它似乎符合我的标准屋顶瓦垂直间距(约600-800毫米每2)。
它确实多使用了25%的支架和支架。很值得避免使用我的东南朝的屋顶。
注1:不是所有的面板都适合，有些需要额外的支撑，由于跨度的关系，可能不适合雪荷载-在珀斯，WA不是一个问题。
注2:许多安装人员(预算，Rushjob)告诉我这是不可能的，他们更喜欢在我朝南的大屋顶上安装。
作为一名居住在热带气旋地区的退休结构工程师，我分析了屋顶上26块面板的安装，得出的结论是，纵向朝向是一个糟糕的解决方案，因为它要么导致面板制造商规定的轨道间距被超过，要么导致屋顶上面板的数量减少。
我相信景观板朝向几乎总是一个更好的结构解决方案，因为它使屋顶木条或檩条间距无关时，铺设轨道，以满足面板制造商的要求。
我的安装没有收取更多的景观方向。
我有两个方向，房子(粘土/瓦屋顶)有16个肖像板。我的棚子有15个景观。所有与恩相微逆变器。我的安装人员(G Store Solar)解释了差异的原因，并很好地进行了沟通。房子安装了大约一年半之后，我在棚子上得到了额外的15美元(和一个家用电池)。
在混凝土瓦屋顶上混合人像/景观板有什么问题吗?一个安装人员声称这是做不到的(非常确定他们更倾向于销售而不是工程)，而另一个则说这没有问题。
只要安装程序知道他们在做什么，就可以完成。也就是说，在任何瓦片屋顶上安装太阳能，重要的是手边有备用瓦片来替换损坏的瓦片。
光伏板应该保持你的屋顶凉爽全年，因为它遮阳屋顶表面。
减少了空调冷却循环上的负荷。
驳斥任何说这件事做不到的人。混合取向是很常见的做法。可能有助于增加可以安装在屋顶上的面板的数量。如果他们能安装纵向，他们就能安装横向。
我们在我们的混凝土瓦屋顶上有这样的设置，事实上，我们有一个朝西的大约45度旋转的面板，以匹配倾斜的屋顶角度。这是表现最好的面板之一。(我们有Enphase微处理器，我可以监控面板水平的生产)。
拥有该公司的安装人员表示，这根本没有任何问题。事实上，设计师(受雇于该公司)从一开始就计算了方向并引用了一些景观面板。
一开始可能会，但随着气温持续几天保持在高位，我感觉不到任何遮阳的好处。我的屋顶上有一卡车的面板(65)，所以我可以根据第一手的夏季温度经验，有点权威地评论。
不要期待它，这样你就不会失望。确保你的屋顶空间，墙壁和窗户从一开始就正确地绝缘。当然，如果你有一个老旧的房子，这可能是不可能的，除非你进行相应的翻修。所以尽可能地保持绝缘。
任何面板遮阳后的好处是奖金。
谢谢你的反馈。
我有一个阁楼房间，我想这可能会有帮助。
