著名的,防蚁南澳Stobie杆,SA的分销网络。
最有趣的演讲在今年的智能能源虚拟会议只有9分钟长,未来的网络工程师,凯瑟琳麦当劳。,她描述了澳大利亚南部电网(SAPN)——国家的分布式网络服务提供者(DNSP),负责采取高压输电线路和屋顶太阳能发电系统和提供给家庭和企业,打算让新屋顶太阳能继续出口能源的电网。
他们正在研制一系列不同的措施,但是这两个她关注的是:
- 优化网络分布电压——这是改变电源提供的变电站的电压通过允许更多的太阳能出口的那一天。
- 田间试验灵活的出口使用智能太阳能逆变器——这包括测试太阳能逆变器响应信号从互联网和削减必要的时候要导出到电网电网的稳定性。
这些努力增加太阳能出口总额的网格可以处理是非常重要的,因为没有它们大多数新太阳能系统很快就会被禁止发送任何电力网格和要求零出口限制。这将减少屋顶的太阳能电池板的经济价值家庭和伤害地球被一个悲剧性的清洁能源的浪费。
我总结以下陈述以及给我自己的想法。如果你看到任何真正愚蠢,从我。因为这里的灯光保持超过99%的时间我认为SAPN知道他们在做什么。
SA有很多屋顶太阳能

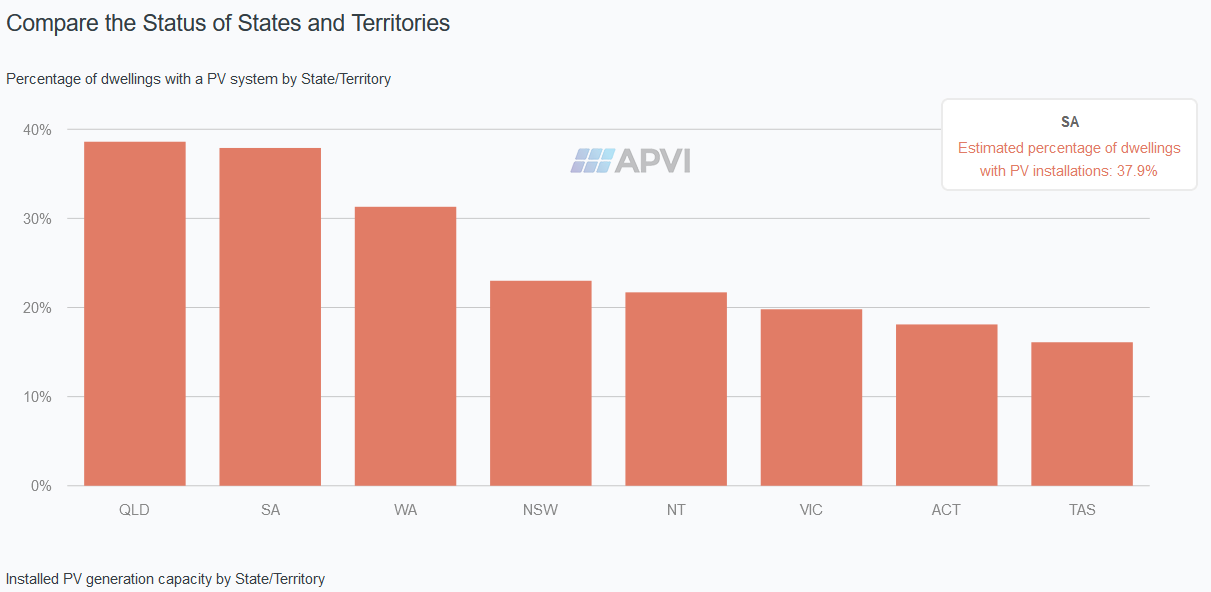

现在我们被告知大约三分之一的房屋屋顶太阳能在南澳大利亚。下面的图的澳大利亚光伏协会所说的37.9%但我怀疑它的数据太高因为它不占报废系统:
如您所见,昆士兰有点之前,但是他们有一些优势在整合分布式太阳能。两个主要的是:
- 更多的产业给昆士兰更高和更灵活的电力消耗。
- 动态加载控制打开和关闭热水系统,协助网格管理。

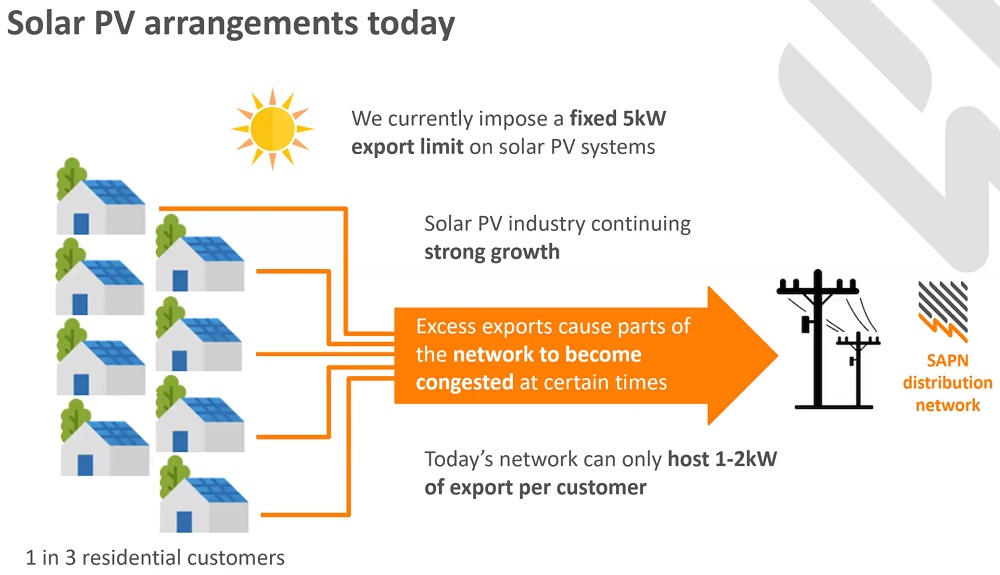

凯瑟琳显示下面的图形,显示目前的太阳能光伏SA:
它说有一个固定的5千瓦太阳能光伏系统出口限制。这不是完全正确的。一般来说,家庭目前可以导出5千瓦的太阳能进入电网每相。大多数家庭有单相电力和可以导出5千瓦,而3阶段住宅可以导出15千瓦。但是不要太惊讶如果这种改变是一个固定的5千瓦出口限制每个家庭,无论如果其权力是单身或3阶段,SAPN可能尝试定量太阳能出口能力。
根据图形,如果所有属性有屋顶太阳能,目前电网只能处理1 - 2千瓦的太阳能出口每个某些时候没有遇到麻烦。三分之一或更多的房子已经有太阳能电池板,以及大量的商业太阳能——南澳大利亚根据SAPN已经在这个极限。
快速的互联网搜索之后,我看到了SA政府说大约800000的属性状态。如果每个只能出口1.5千瓦,它表明太阳能能源出口的最大数量的网格可以处理大约1200兆瓦。权力最大的SA网格提供去年3140兆瓦在热浪。1
增加出口的多种方法

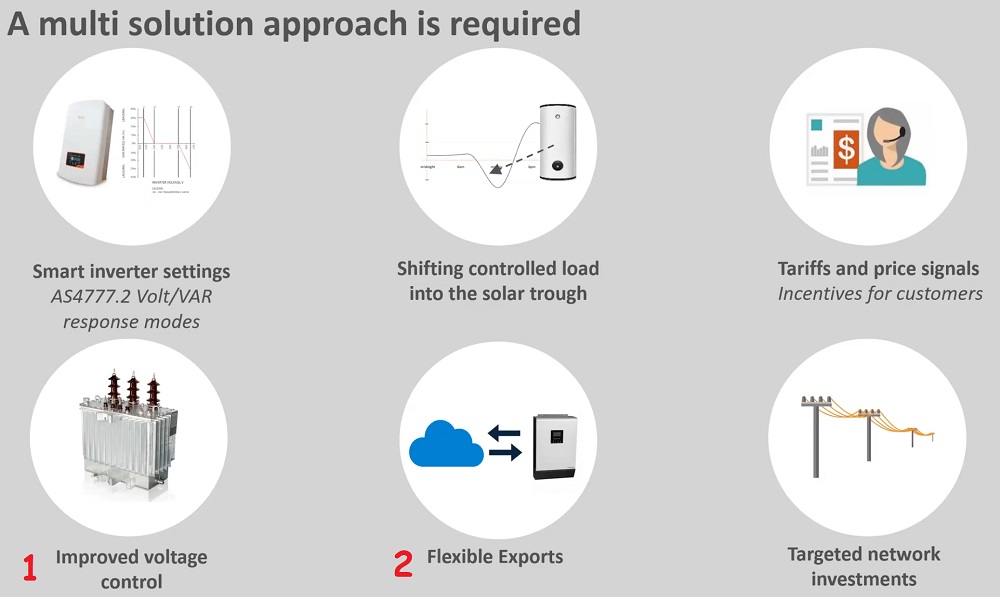

当表示关注的两个主要方法已经提到,有多个皮肤电子和SAPN方法是处理多个方法。下图显示了其中的一些:
如果你想知道,它不是SAPN扔在旁边的那些大红色数字两种方法表示关注。这是我。
提高了变电站的电压控制
电网工程的奇迹。他们是令人惊讶的反应,因为如果我打开水壶,它将导致增加代电站数千公里之外。但是它非常愚蠢的方式达到这种令人印象深刻的反应。甚至专门的部分也有“聪明”这个词在前面的名字仍然可以非常厚。
电力变电站,这些集合的哼唱变压器被铁丝栅栏包围散落地面的地方艺术,是一个这样的例子。
没有这些类型的变压器。
这些变电站已经被“用过就扔”时的电压。SAPN集他们的权力受到家庭和企业应该保持在216 - 253伏范围内他们需要维护。

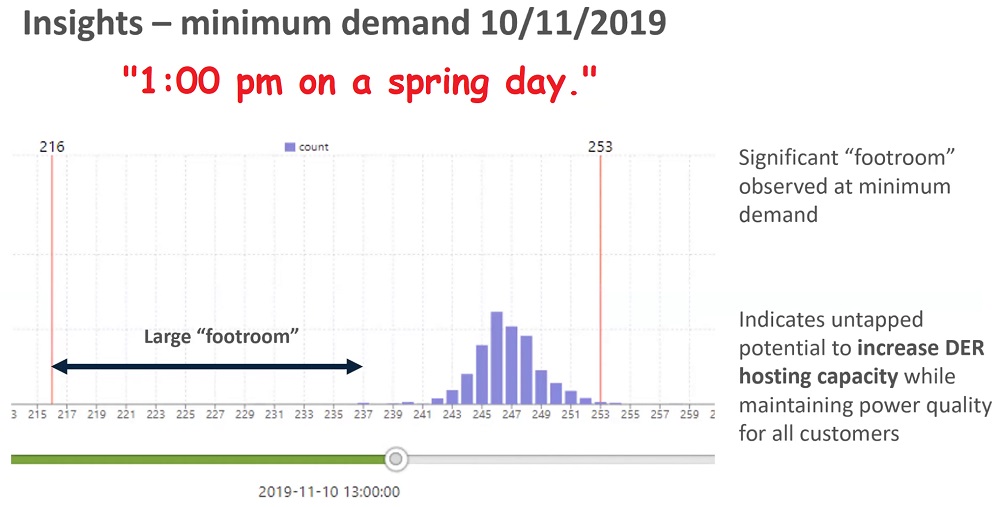

这个设置会导致问题,因为当太阳输出功率高和电网电力需求低,电压将接近甚至超过最大限制,如下图所示:
下午1点在图显示电压允许范围的上端,有一些家庭的权利极右红线遭受过电压将导致太阳能逆变器关闭,导致清洁能源浪费。它也会导致电气设备损坏。
如果变电站电压稍低,然后电压为所有属性将在正确的范围内,屋顶太阳能的数量可以安装和运行在不关闭由于过电压会增加。或正如图所说,它将让他们“…增加承载能力。“如果你想知道什么DER是,它所代表的分布式能源资源。几乎总是屋顶的太阳能电池板、太阳能和蓄电池,但技术上可能是一个微型风力发电机,微型水力发电,或宏观仓鼠旋转轮和一个发电机联接起来。

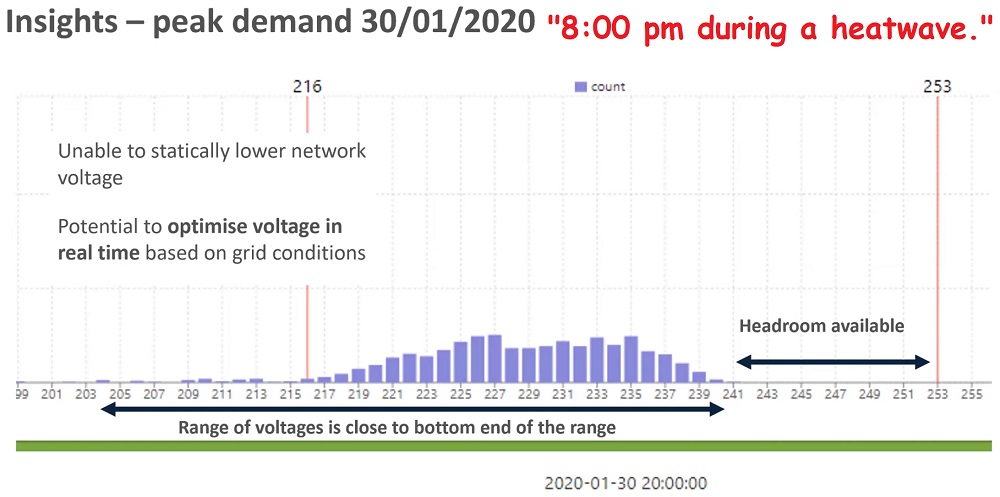

变电站电压设置的原因是高是防止电压低于允许范围内电力需求很高但屋顶太阳能输出很低。这在图上所示,我们被告知是“下午8点在热浪”今年1月30日。
因为太阳八24点这一天,太阳能发电输出是非常低的。对电网电力需求是非常高的,因为它是一个热浪和空调都加班。因为电网难以满足需求,在接近其极限操作,它导致电压下降。图显示了一个数量的房子左边的极左红线患有欠压。
所以变电所电压设置足够高的原因导致过电压问题是帮助处理负载引起的空调在下午晚些时候,在炎热的夏天傍晚。这使得空调高压的主要原因中间的一天。如果不是如此受欢迎,变电站电压可以而且应该设定在较低水平。
而不是设置和忘记变电站电压、简单的解决方案是通过调整匹配变化的条件,这一天正是SAPN打算做的。
灵活的出口与智能太阳能逆变器
SAPN说如果每个家庭有太阳能电池板,电网只能处理1 - 2千瓦的出口从每个。大部分时间网格可以处理更多,但由于系统是愚蠢的出口必须为最坏的情况在适当水平,而不是在太阳能出口的平均网格可以处理。
解决这个问题是使用智能太阳能逆变器,可以从互联网和响应信号调整自己的出口的网格可以处理。-希望这将允许他们导出所有多余的太阳能生产的大部分时间,但削减电网稳定是必要的。

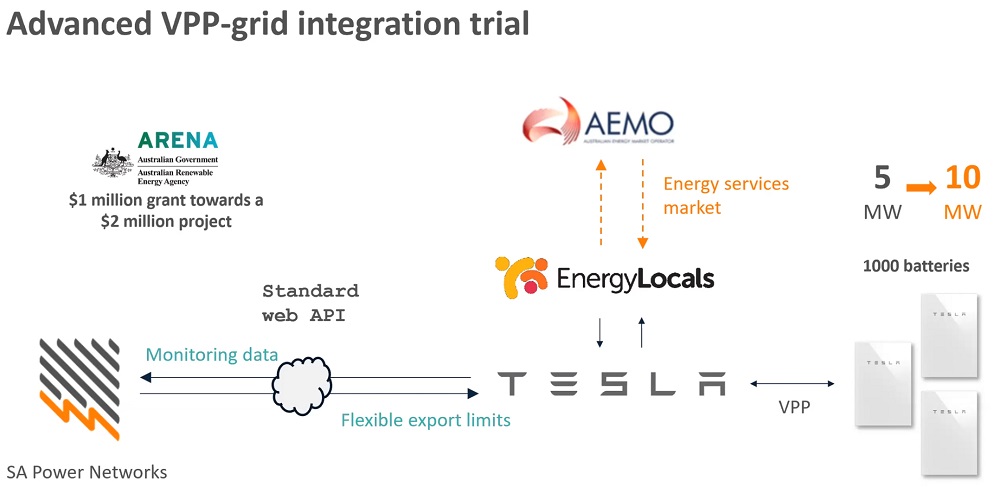

这就是所谓的灵活的出口连接,和SAPN已经这样做的特斯拉虚拟电厂1000左右Powerwall 2电池在南澳大利亚的房屋。这个图形表示了出来对尽可能多的箭有在使用阿金库尔战役:
他们可以告诉每个家庭太阳能和蓄电池系统功率多少他们可以出口到网格和多长时间。有时,而不是出口5千瓦;所允许的最大现在是正常SAPN单相电源带回家,家里已经能够出口10千瓦。因此,尽管出口将被限制,在适当的情况下这可能会增加一些家庭太阳能出口的总量。

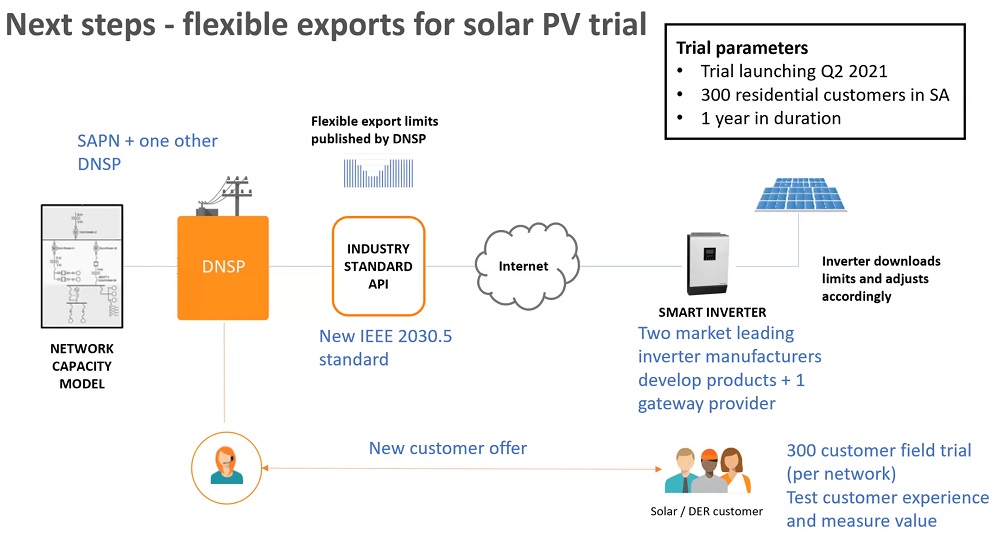

因为大多数家庭没有太阳能电池并不是所有的虚拟电厂,SAPN希望新的太阳能逆变器能够以类似的方式表现。为了测试这个他们要运行试验和300户家庭。这将在2021年下半年开始,将运行一年。这个图表提供了一些细节:
幻灯片说另一个涉及DNSP SAPN是唯一一个在SA,有可能有家庭在另一个国家参加。
假设审判不会遇到严重困难我们可以期待成为一个要求所有新屋顶太阳能在未来。
翻屋顶太阳能
最后演讲的凯瑟琳说,参照灵活的太阳能光伏出口:
“我们希望这个加上改进的电压控制,加上其他所有的解决方案在幻灯片上远一点之前…我们希望这可以给我们,我们可以两倍数量的太阳能2025年我们对我们的网络。”
虽然她没说具体地说,我认为这意味着,如果每一个居住在该州有太阳能电池板可以出口约2 - 4千瓦每没有网格拥堵严重。每个住宅不会得到一个太阳能系统,我希望这意味着新的屋顶太阳能不会进一步限制在多大的权力,它可以导出到网格时除了罕见的场合需要削减保持电网稳定。
祈祷是这样。
脚注
- 这篇文章是2020年9月23日更新。它最初说只有82000属性在SA -这是一个数量级太低了↩
